Модульный тепловой пункт ГВС мощностью от 620 до кВт
Модульный тепловой пункт предназначен для приготовления горячей воды для систем горячего водоснабжения (ГВС). Оборудование обеспечивает нагрев воды с использованием теплообменника по схеме «вода–вода» и работает в автоматизированном режиме.

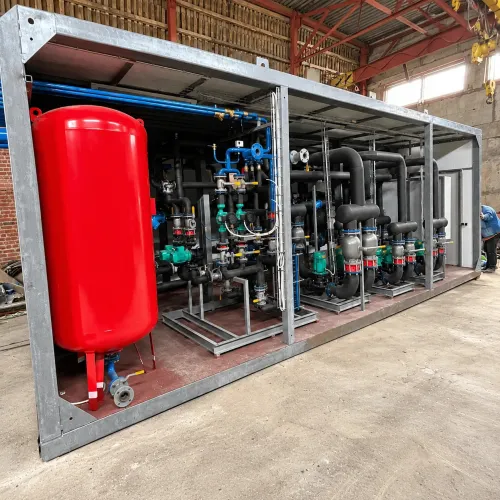

Тепловой пункт размещён в специальном модуле (контейнере), внутри которого смонтировано теплообменное, насосное и регулирующее оборудование. Компактное блочное исполнение позволяет разместить основные элементы системы в едином пространстве, обеспечивая удобство эксплуатации и обслуживания.
Тепловой пункт собирается на единой раме и комплектуется трубопроводами, запорной арматурой, фильтрами, обратными клапанами и шкафом управления.
Основные технические характеристики
Назначение: горячее водоснабжение (ГВС).
Тепловая мощность: 620 кВт.
Рабочие среды: вода / вода.
Общий расход теплоносителя: 16,51 т/ч.
Расход нагреваемой воды: 9,0 т/ч.
Температура теплоносителя: 90 °C.
Температура нагреваемой воды: 65 °C.
Максимальная рабочая температура: 150 °C.
Режим работы: автоматизированный.
Исполнение: модульное, в контейнере.
Комплектация:
| Наименование | Кол. | Производитель |
| Рама | 1 | Ростехэнерго |
| Кран шаровый КШ Ду50, Ду32 | комплект | LD |
| Фильтр сетчатый фланцевый | комплект | ABRA |
| Труба стальная 108, 57, 39 мм | комплект | ГОСТ |
| Клапан обратный фланцевый | комплект | ГОСТ 12820-80 |
| Кран шаровый КШ Ду32 | комплект | LD |
| Обратный клапан Ду32 | комплект | Вогезэнерго |
| Фланец Ду | комплект | ГОСТ 12820-80 |
| Насос WILO IPL 32/125-1,1\2 PN10 | 1 | WILO |
| Насос WILO TOP-S 40/15 DM PN6 10 | 4 | WILO |
| Теплообменник, разборный Funke FP 10-35-1-EH | 1 | Funke (Германия) |
| Шкаф управления (ТРМ32) | 1 | ОВЕН |
Срок изготовления: 4-5 рабочих недели.
В комплект поставки входит:
1.Блочный индивидуальный тепловой пункт в заводской упаковке;
2.Паспорт изделия;
3.Руководство по эксплуатации.
